Lýsing
Tæknilegar þættir

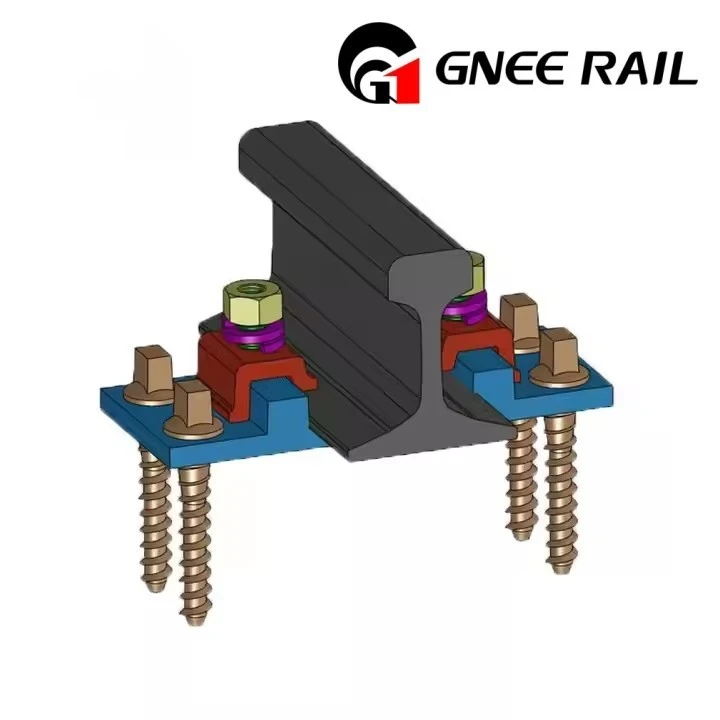

Járnbrautarfestingarkerfi
| Flokkur | Forskrift | Staðlað/tilvísun |
|---|---|---|
| Vélræn afköst | - Clip Toe Load: 8-18 KN - hliðarstífni: 25-60 kN/mm - Fatigue life: >3M hringrás |
DIN 45672, EN 13230-3 |
| Uppsetning | - tog: 150-350 n · m (smurt) - Gap umburðarlyndi: ± 1 mm - kjölfestudýpt: 250-350 mm |
UIC 719R, Arema Ch.1 |
| Viðhald | - Skoðun: Árleg (sjón), 3 ára (álagsskoðun) - Replacement: Cracks >3mm or wear >30% |
EN 13848-1, UIC 721R |
Samanburður á festingu gerða
| Tegund | Klemmuafl | Svefnsófi eindrægni | Best fyrir |
|---|---|---|---|
| SKL15 | 15 kN | Steypu (B90) | Heavy-haul (>25t ás) |
| Nabla Clip | 10 kN | Viður/steypa | Urban Transit |
| FastClip | 12 kN | Stál/steypa | Hár - hraði (300 km/klst. |
| Pandrol E - Clip | 9 kN | Steypu (B70) | Ljós járnbraut |

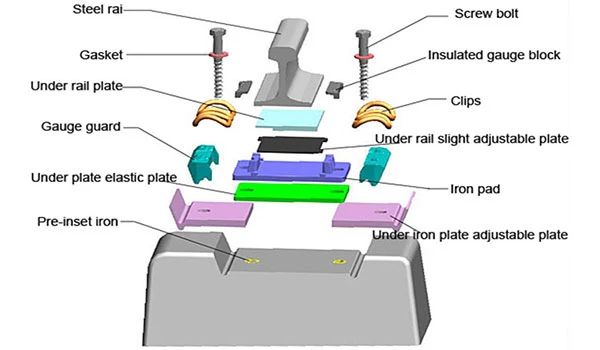

Lykilatriði forskriftir
| Hluti | Efni | Staðlar | Þjónustulíf |
|---|---|---|---|
| Teygjanlegt bút | 60SI2CRA Spring Steel | EN 10089, ISO 683-14 | 15-25 ár |
| Einangrunarpúði | Gler - fyllt nylon (GF - PA66) | EN 15528 | 10-15 ár |
| Anchor Bolt | A4-80 ryðfríu stáli | ISO 3506 | 20+ ár |
