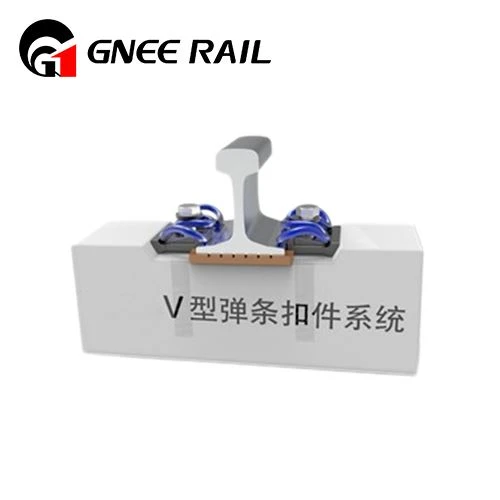

Hvað er járnbrautarfestingarkerfi af gerð V

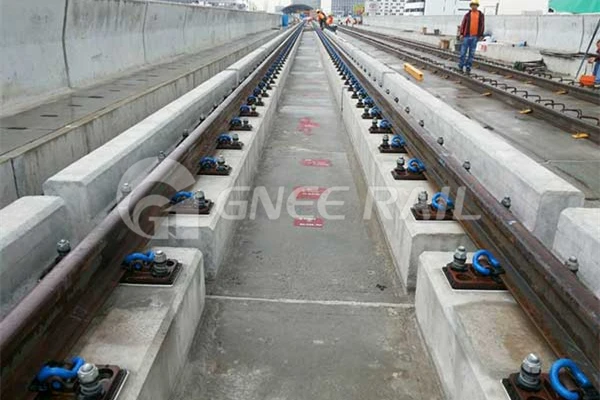

Teygjanlega klemmu V-gerð festingarkerfisins er hannað til að festa teina með öxlum og er tilvalið til að leggja 60kg/m teina á háhraða járnbrautum með kjölfestubrautum. Það er hentugur fyrir bæði 350 km/klst og 250 km/klst hraðaháhraða járnbrautir, sem rúmar ýmsar hreyfanlegar einingar með sérstakar kröfur um ásþyngd.

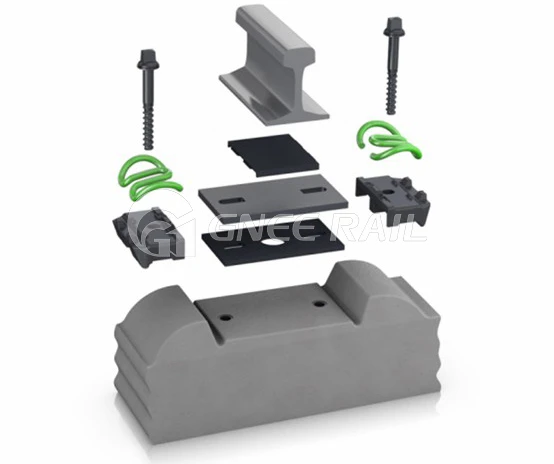

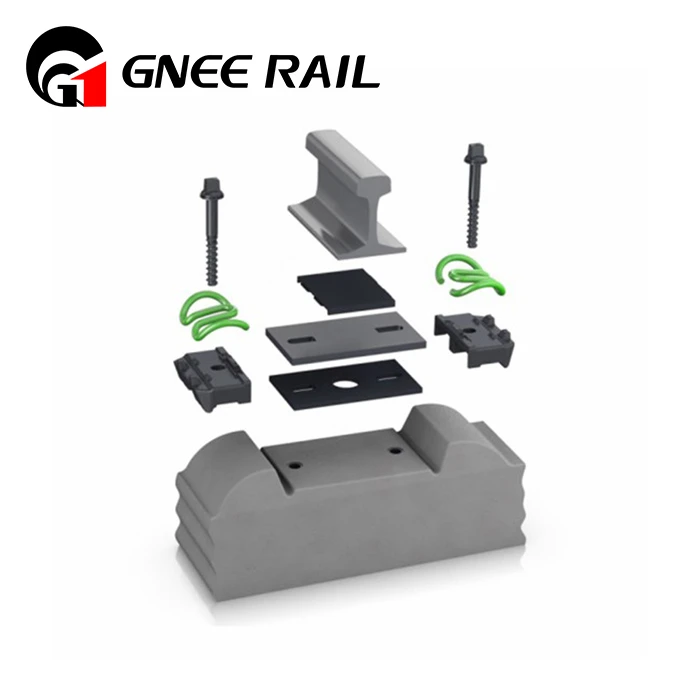

Teygjanlegt klemmukerfishlutir af gerð V
Festingarkerfið inniheldur spíralskrúfubrodda, flata þvottavélar, teinaklemmur úr gormstáli (W2 gerð, X3 gerð og A gerð), teinaeinangrunarefni og stálteinar. Það er komið fyrir á forspenntum steyptum öxlum og er með neðri plötu (gúmmípúði og samsettri púði) ásamt fyrirfram innfelldri hlíf. Hægt er að stilla hæð bindiplötunnar þegar járnhæðinni er breytt. Fyrir frekari upplýsingar er hægt að lesa í töfluna hér að neðan.
|
Gerð festingar |
Tegund V- Teinn festing |
||
|
Flokkunarfræði |
Mýkt er ekki aðskilið |
||
|
Standast hliðarkrafta |
Hengdur af sofandi öxl |
||
|
Tenging við grunninn |
Innfelld plasthylki |
||
|
Útdráttarviðnám innbyggðra hluta |
Ekki minna en 60kN |
||
|
Rail Clip |
Tegundir af |
W2 gerð |
Tegund X3 |
|
Sylgjuþrýstingur |
>10kN |
4,5kN |
|
|
Teygjusvið |
12 mm |
9,5 mm |
|
|
Festingaraðferð |
Boltinn |
||
|
Snúningsátak |
Um |
Um |
|
|
Lengdarviðnám járnbrauta |
>9kN |
4kN |
|
|
Teygjanlegur púði |
Stillingar |
Eins lags gúmmípúði á milli járnbrautar og leguyfirborðs svefns |
|
|
fyrirmynd |
RP5 |
CRP5 |
|
|
Stærð |
185×175×10 |
185×175×11.2 |
|
|
Statísk stífleiki |
50~70 kN/mm |
||
|
Framkvæmdastaðall |
Tæknisjóður [2007] 207 |
||
|
Rainhæð |
Hátt járnbrautaryfirborð |
186 mm |
187.2 |
|
Aðlögun |
10 mm |
||
|
Aðlögunaraðferð |
Undir púðanum í hæðarstillingapúðann |
||
|
Mál |
Aðlögun |
-8~+4mm |
|
|
Aðlögunaraðferð |
Skiptu um annað númer |
||
|
Aðlögunarstig |
1 mm |
||
|
Sameiginleg vinnsla járnbrauta |
Tengi á almennt við |
||
|
Gildandi tegund svefns |
Tegund IIIa koddi með axlarblokk |
||
|
Teikningarnúmer og staðall |
Rannsóknarlína 0602 |
||
|
Umsóknarskilyrði |
250 til 350 km/klst |
||
|
Bæði hefðbundin mótstöðuhluti og lítill mótstöðuhluti á brúnni gilda |
|||
Tegund V járnbrautarfestingarkerfislýsing
|
Atriði |
Magn |
Efni |
|
Járnbrautarklemma |
2 |
60Si2MnA |
|
Skrúfa gadd |
2 |
20MnTiB |
|
Flat þvottavél |
2 |
Q235A |
|
Space stykki |
2 |
Q235A |
|
Málar svunta |
2 |
Gúmmí |
|
Járnbrautarpúði |
1 |
EVA, eða gúmmí |
|
Stillanlegur púði |
1 |
PE |
|
Plastskífa |
2 |
HDPE, styrkt nylon 66 (PA66) |
