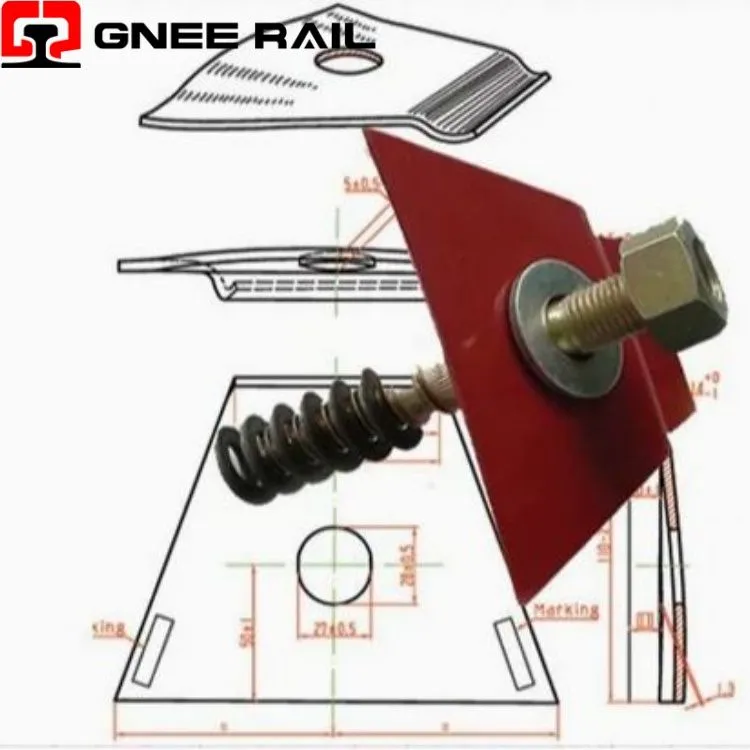

Carbon Steel Nabla Clip

Járnbrautaklemmur er notaður til að festa teinana við undirliggjandi grunnplötu ásamt steypusvefninum. Ýmsar mismunandi gerðir af þungum-klemmum eru notaðar til að festa teinana við undirliggjandi grunnplötu eða Sleeper, ein algeng er E Clip, sem er í laginu eins og stubbur bréfaklemmur. Önnur er SKL Tension Clamp, sem er einnig mest notaða tegundin um allan heim. Aðrir eins og KPO Clamp og Nabla Clip, einnig notuð við mismunandi aðstæður.

Hringdu í okkur

DaH jaw

Lýsing

Tæknilegar þættir

↵Rail Nabla festingarkerfi

Járnbraut Nabla klemmur er aþríhyrningslaga-myndað gormstál festingarkerfinefndur fyrir sérkenni þess∇-laga rúmfræðisem breytirlóðrétt brautarbeyging í viðbótar lárétta klemmukraft- einstakt meðal allra teinafestinga semeina klemman sem eykur hliðaraðhald við kraftmikið álag, hinnaðeins klemma sett upp með hamri í fasta öxl án snittari hluta eða læsinga, ogaðeins festingarkerfi vottað samkvæmt EN13481-2 C-flokki fyrir skarpar beygjur niður í R150m

Tæknilýsing:

Bilunarhamur	Hluti sem hefur áhrif	Þröskuldur / takmörk	Uppgötvunarerfiðleikar	Afleiðing
Apex ör-sprunga	Klemmu innri radíus	Impact off-centre >5 mm	Ósýnilegt þar til brotið er (18 mán.)	Skyndilegt heilbrot; engin fyrri beyging
Steðjaverk herða	Axlarvasi	Hardness >350 HB	Krefst hörkuprófara á sviði	Áhrifsorka endurspeglar; ný klemma brotnar snemma
Stolt uppsetning	Clip sæti	Flush >0,5 mm stoltur	Sjónræn; réttur	Toe load 8 kN vs 12 kN; rail creep >3 mm á ári
Ósamræmi í málmvinnslu	Klemmuefni	60Si2MnA á móti 55Si7	XRF eins; OES kolefni krafist	Kalt brot eða hraðari slit á tá
Misskipting kynslóða	Klemmu / öxl tengi	Pocket depth Δ >0,8 mm	Þynnumæling	Yfir-akstur eða undir-sætum; kraftvilla ±25%
Gauge baffle skrið	PA66+30%GF einangrunarefni	Thickness loss >2,0 mm	Villumælir við járnbrautarfót	Lateral slop >1,5 mm; breikkun mælis

Árangurssvið:

Hammer höggnæmi- Nabla ereina stóra klemmukerfið enn uppsett með sleggju(2–3 verkföll). Höggorka: 80–120 J. Slag- frá miðju (<5 mm from heel centre) induces staðbundin plastaflögun á topphliðinni. Ör-sprungudýpt: 0,1–0,3 mm. Fjölgunartími: 12–18 mánuðir. Bilun: skyndileg, engin sýnileg fyrirfram viðvörun.

Truflun á sliti steðja- Yfirborðsvinna á öxlum-harðnar við endurtekna klemmu ísetningu. Harka eykst úr 220 HB í 380 HB eftir 500 lotur. Vinna-hertan steðjagleypir ekki lengur höggorku- orka endurkastast í klippu toppinn. Afleiðing: ný klemma sett í gamla öxl → brot á 1,2M lotum á móti 5M lotum vottuð.

Viðhalds- og rekstrarsjónarmið

Andhverfa sveigjumögnun- Hjólaálag lækkar járnbrautarfótinn 1–2 mm. Hallandi fætur Nablaumbreyttu þessari lóðréttu hreyfingu í 0,5–1,0 mm hliðarsamdráttvið klemmu tá, auka lárétta klemmukraft um15–25% undir álagi. Engin önnur festing sýnir neikvæða Poisson-hlutfallshegðun.
Þriggja-punkta fleygaðgerð- Klipptu tengiliði áþrjú hert svæði: Tvær hælafestingar í axlarvösum, ein tá liggur á járnbrautarfótarkanti. Lóðrétt álag knýr tádýpra inn í járnbrautarfótarhornið, sem skapar sjálf-orkandi grip. Þessi wedging aðgerð veitir40–60% hærra lengdaraðhalden samhverfar klemmur með samsvarandi táálagi.
