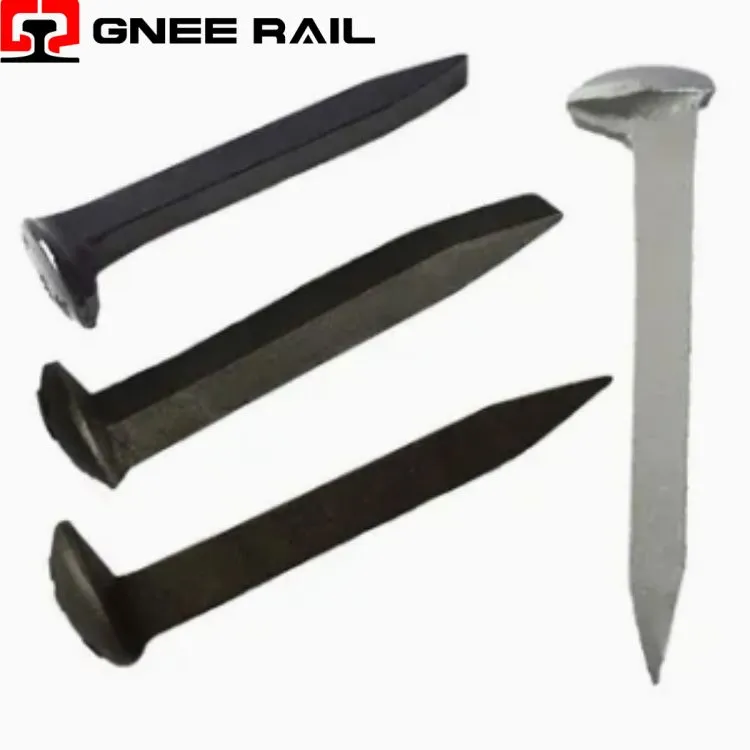

Kolefnisstálskrúfa

Hundaoddar jafngilda virknilega skornum gadda og er einnig ferningur í láréttum hluta og af svipuðum stærðum, en hefur oddhvass í gegnum enda, og járnbrautarhausinn er með tveimur töfrum á hvorri hlið, sem gefur tilfinningu um höfuð hunds og hjálpar til við að fjarlægja gadda.

Hringdu í okkur

DaH jaw

Lýsing

Tæknilegar þættir

↵Rail Skrúfa Spike Festing System

Járnbrautarskrúfa gaddur er astór-þráður stálfestingsem breytirtogið í togforálagí gegnum aplastpúða felld inn í steinsteypu eða timbur- einstakt meðal allra teinafestinga semeina tækið sem framkallar klemmukraft í gegnum teygjanlega bolta teygju frekar en fjaðrabeygju, hinnaðeins festing sem ekki er hægt að mæla afgangsspennu með snúningslykil eftir 3 mánuði í notkun, ogeini hluti þar sem burðarviðmótið-er ekki stál-á-stál heldur stál-á-fjölliða (PA66/GF)

Tæknilýsing:

Parameter	Líkamlegur vélbúnaður	Dæmigert gildi / þröskuldur	Sviðsgreining	Afleiðing
PA66 þráðarform	Streitudreifing	Rótaradíus 0,25–0,35 mm	Þráðarmælir	Skörp rót → þráðarrönd með 60% tog
Trefjastefnu	Innspýting vs vélknúin	Skur 80 á móti 45 MPa	Aðeins eyðileggjandi próf	Vélin → ræma við 130 Nm á móti 200 Nm
Blaut uppsetning	Núningsstuðull	μ 0,12 þurrt; 0,32 blautt	Aðeins tog (blindur)	40% under-tension; rail creep >3 mm á ári
Dowel creep	Fjölliða slökun	30–35% tap @ 10 ár	Aðeins lyfta-af próf	Tog lesið í lagi; spenna lág
Þráður tæring	Kolsýringsvökvi	Pitting 0,1–0,2 mm/ári	Aðeins fjarlæging	Höfuðið snúist af við viðhald
Beygjuþreyta	Álag á þráðhlaupi	45–95 MPa; takmörk 70 MPa	Vöktun snúningshorns-	Höfuðskilnaður; engin sýnileg viðvörun

Árangurssvið:

PA66 Þráðarform fínstilling- Skrúfuþráður er ekki staðlað ISO mæligildi.DIN 7998 / EN 13481-2tilgreinir:60 gráður meðfylgjandi horn, 0,25–0,35 mm rótarradíus, 0,6–0,8 mm hliðarbil. Tilgangur:dreifa klippiálagimeðfram lengd dowel, forðastskriðbrotí fyrsta uppteknum þræði. Venjulegur boltaþráður (skarp rót) í PA66 stöng → álagsstyrkstuðull 4,2 → snittari við 60% af hönnunartogi.

Glertrefjastefnu Anisotropy- PA66+30%GF stuðlar erusprautu-mótað. Fiber orienthornrétt á stefnu flæðisvið þráðarrót -samsíða klippuplani. Þessi stefnumörkun veitirhámarks skurðþol þráðar (80–90 MPa). Vélknúin dowels (skera úr lager) hafahandahófskennd trefjastefnu→ skurðstyrkur 45–55 MPa.Sjónræn eins; frammistaða ekki jafngild. Innkaupavilla: Skipt um vélræna tappa → þráðarrönd við 130 Nm á móti 200 Nm sérstakri.

Viðhalds- og rekstrarsjónarmið

Innfelld tæring (ósýnilegt)- Steinsteypa er basísk (pH 12–13). Stál í snertingu við steinsteypupassivates(0,01 mm/ári). EN: vatn dregur niðurþráður helixfrá lestarsæti. Á 20–40 mm dýpi lækkar pH niður í 9–10 (kolsýring).Virk tæring hefst in thread roots. Pitting rate: 0.1–0.2 mm/year. Section loss >20% → snúningsskurðarbilun meðan á fjarlægingu stendur. Uppgötvun: ómögulegt; aðeins flutningur leiðir í ljós.
Beygjuþreyta við þráðhlaup- Þverlægur titringur í járnbrautarsæti veldurtil skiptis beygjustundvið gaddahaus-skaftmót. Hámarks beygjuspenna á sér stað klþráður runninn (fyrsti heili þráðurinn). Álagshlutfall R=−1 (snúið að fullu við). Þreytamörk: einkunn 8.8=70 MPa @ 5M lotur. Spormæling: raunspenna 45–95 MPa.50% yfir þreytumörkum. Failure: head separation, no plastic deformation. Detection: torque-angle monitoring; angle increase >40 gráður gefur til kynna sprungu.
