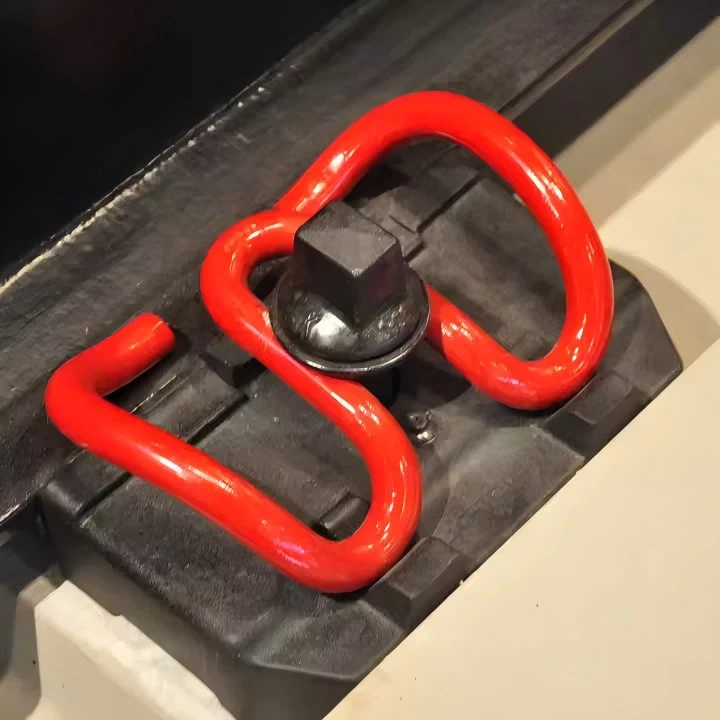

Nail Rail Track SKL Clip

Járnbrautaklemmur er notaður til að festa teinana við undirliggjandi grunnplötu ásamt steypusvefninum. Ýmsar mismunandi gerðir af þungum-klemmum eru notaðar til að festa teinana við undirliggjandi grunnplötu eða Sleeper, ein algeng er E Clip, sem er í laginu eins og stubbur bréfaklemmur. Önnur er SKL Tension Clamp, sem er einnig mest notaða tegundin um allan heim. Aðrir eins og KPO Clamp og Nabla Clip, einnig notuð við mismunandi aðstæður.

Hringdu í okkur

DaH jaw

Lýsing

Tæknilegar þættir

↵Rail skl klemma Festingarkerfi

Railway SKL Clips eru flokkur af-afkastamiklum, ósamhverfum teygjanlegum járnbrautarfestingum sem þróaðar eru af Vossloh AG, sem einkennast af bjartsýni rúmfræði sem hámarkar þreytulíf og lágmarkar slökun á streitu við endurtekna kraftmikla álag.

Ólíkt venjulegum samhverfum E-klemmum, þá er SKL hönnunin með viljandi ójafnvægi sem einbeitir sér að teygjanlegri aflögun á tilteknum svæðum, dregur úr hámarksálagi og kemur í veg fyrir ótímabæra bilun við snertipunkta með mikið-álag.

Uppsetning krefst sérhæfðra vökva- eða rafspennuverkfæra sem eru kvarðuð til að ná nákvæmum forhleðslugildum, sem tryggir stöðugan klemmukraft yfir allar klemmur í brautarhluta.

Tæknilýsing:

Röð tilnefning	Markmið rekstrarumhverfi	Hitastig	Design Fatigue Life	Sérhæfð húðun
SKL3-S staðall	Almennar-þungaflutningar	-30 gráður í +70 gráður	8 milljón lotur	Fosfat + olía
SKL12-H Þungur	Námuvinnsla og öfgafragt	-20 gráður í +60 gráður	12 milljón lotur	Sinkflöguhúð
SKL15-T hitauppstreymi	Eyðimerkur/heimskautsöfgar	-50 gráður í +85 gráður	6 milljón lotur	Epoxý-pólýesterblendingur
SKL20-B brú	Langar-brýr úr stáli	-40 gráður í +80 gráður	10 milljón lotur	Tvíhliða húðunarkerfi
SKL25-C Coastal	Sjávarumhverfi	-10 gráður í +60 gráður	7 milljón lotur	Marg-laga fjölliða

Hagnýtur og verkfræðisjónarmið

Hár-ás-lestir(kol, málmgrýti, korn) sem starfa á sérstökum vöruflutningagöngum þar sem uppsafnaður tonnafjöldi fer yfir 100 milljónir brúttótonna árlega.

Járnbrautarlínur fara yfir jarðskjálftavirk svæðikrefjast festinga sem þola skyndilega hreyfingu á jörðu niðri án varanlegrar aflögunar eða taps á klemmukrafti.

Brautarkaflar með verulegum hjóla-álagi, svo sem aðferðir að stigakrossum, akstursfærslum og svæði með þekkta járnbrautargalla.

Viðhalds- og rekstrarsjónarmið

Upphafleg stöðugleikatímabil afkastaaf 12-18 mánuðum þar sem klemmurnar fara í „sængur“ undir umferðarálagi, eftir það eru grunnlínumælingar á snúningsvægi ákvarðaðar til framtíðarsamanburðar.
Fyrirsjáanleg skipti byggt á liðnum tonnafjölda, með skoðunarkveikjum stillt á ákveðnu millibili (td á 50 MGT fresti) frekar en föstum dagatalstímabilum.
Hitafræðileg skoðunartækninotað við mikla hitastig til að bera kennsl á klemmur sem upplifa óeðlilegt streitumynstur eða hitauppsöfnun.
