Rail Festing Rail E Clips

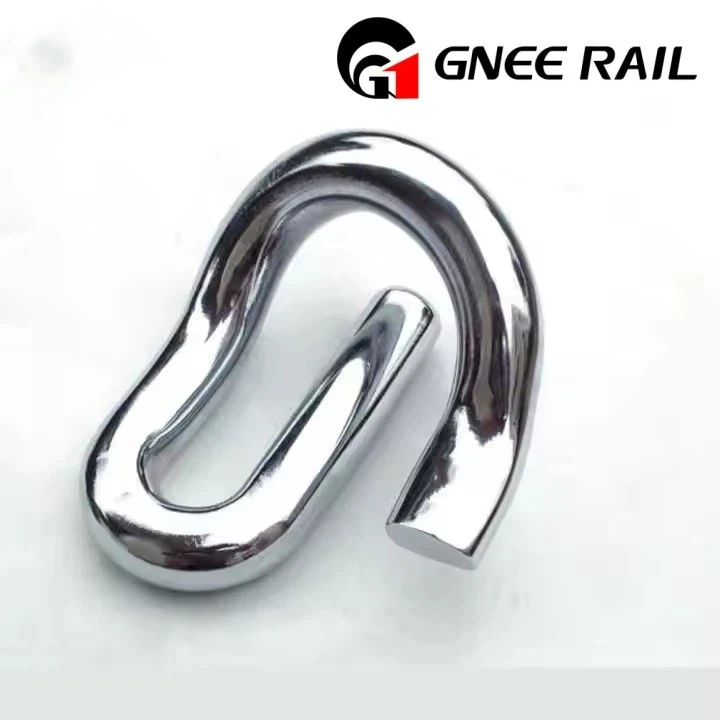

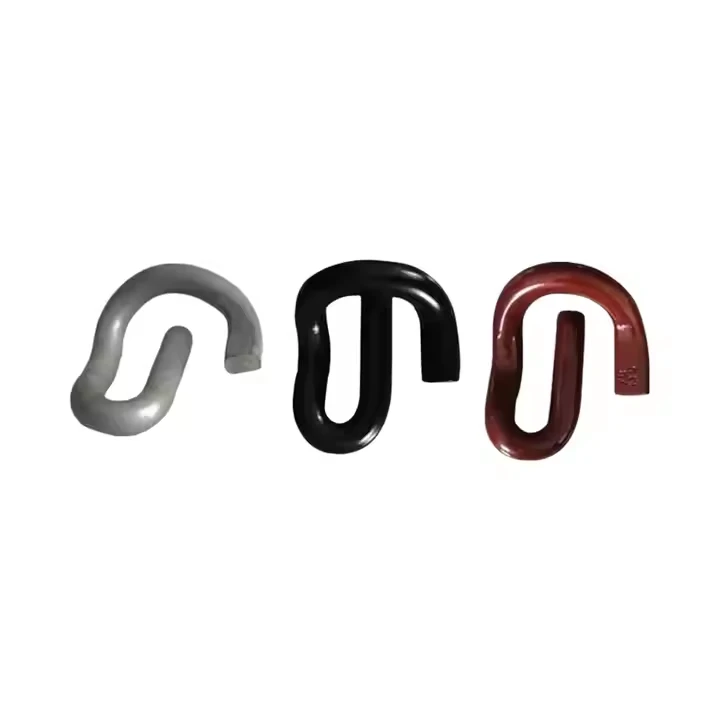

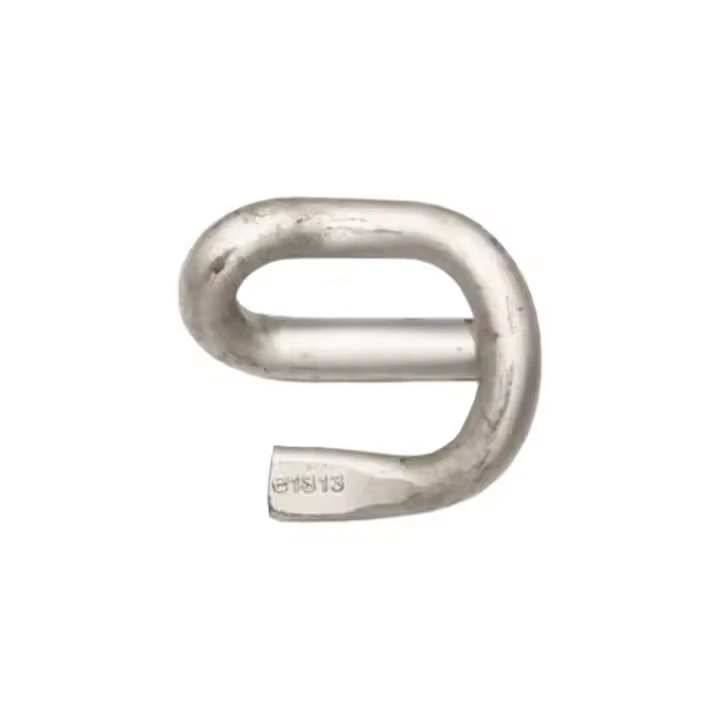

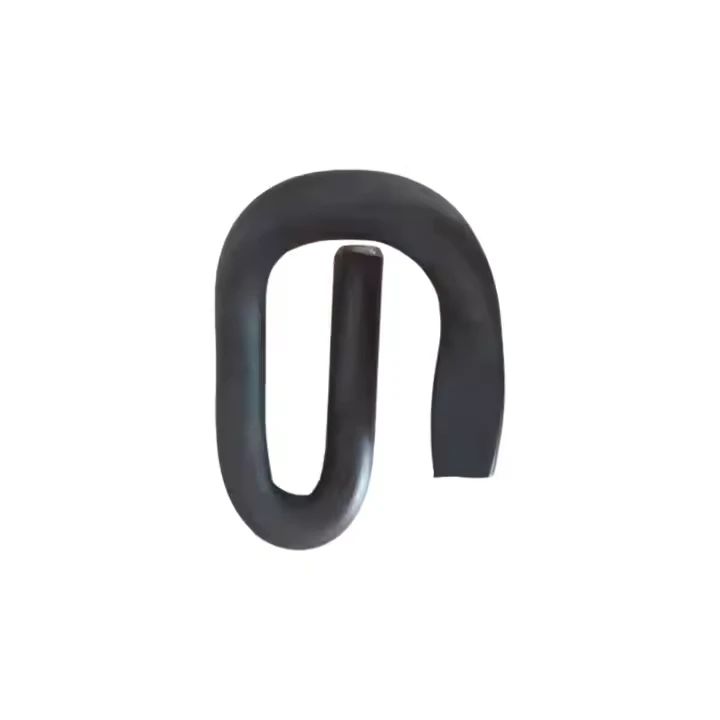

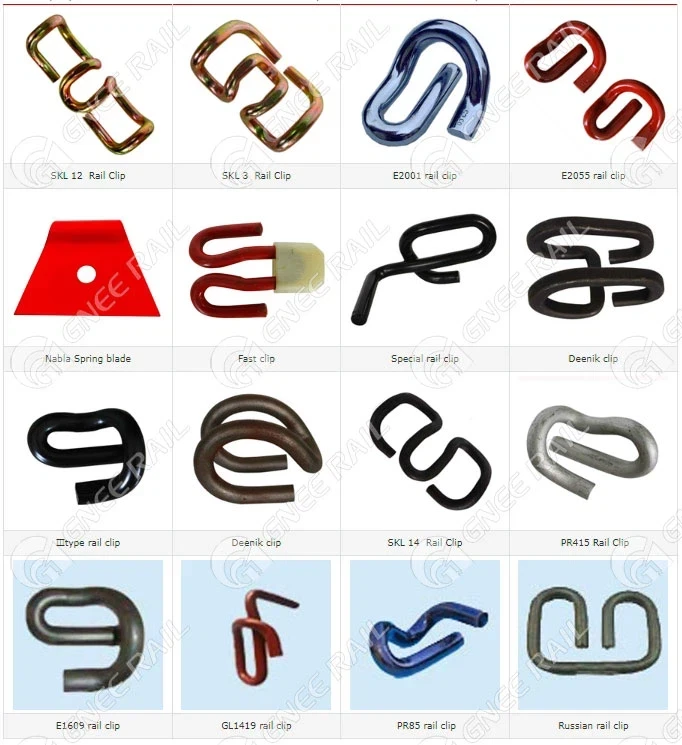

Járnbrautaklemmur er notaður til að festa teinana við undirliggjandi grunnplötu ásamt steypusvefninum. Ýmsar mismunandi gerðir af þungum-klemmum eru notaðar til að festa teinana við undirliggjandi grunnplötu eða Sleeper, ein algeng er E Clip, sem er í laginu eins og stubbur bréfaklemmur. Önnur er SKL Tension Clamp, sem er einnig mest notaða tegundin um allan heim. Aðrir eins og KPO Clamp og Nabla Clip, einnig notuð við mismunandi aðstæður.

Hringdu í okkur

DaH jaw

Lýsing

Tæknilegar þættir

Railway E Clips - enska

Fyrirmynd	Þvermál	Efni	hörku	Klemmukraftur	Yfirborðsmeðferðarvalkostir	Gildandi járnbrautartegund	Fylgnistaðlar
E12	φ12mm	50CrVA	40–45 HRC	5–8 kN	Raf-galvaniserun (stærri en eða jafnt og 20μm), olíu-húðuð	Þéttbýli léttlestar, sporvagn	EN 13481-4, CJ/T 527
E14	φ14mm	60Si2MnA	42–47 HRC	9–12 kN	Heit-galvaniserun (meira en eða jafnt og 80μm), Dacromet	Svæðisbundið farþega/frakt	EN 13481-3, GB/T 13489
E16	φ16mm	55SiMnVB	44–49 HRC	15–18 kN	Dacromet + sinkhúðun, heit-galvaniserun	Þungur-lestarjárnbraut (námuvinnsla/höfn)	AREMA 10, GB/T 13489
E18	φ18mm	60Si2CrVA	46–51 HRC	18–22 kN	Dacromet + þéttiefni (stærra en eða jafnt og 10μm)	Háhraðajárnbraut (meira en eða jafnt og 250 km/klst.)	TB/T 3562, EN 13481-2

Gæðaeftirlitslisti fyrir E-klemmur fyrir járnbrautir

Skoðunaratriði	Skoðunaraðferð	Samþykkisviðmið	Sýnatökuáætlun	Skoðunarverkfæri
Efnissamsetning	Handfesta PMI litrófsmælir	Lykilþættir (C, Si, Mn) uppfylla efnisstaðla líkansins (td C: 0,56–0,64% fyrir 60Si2MnA)	3 stk/lotu	Færanlegt PMI greiningartæki
Hörkupróf	Rockwell hörkuprófari (HRC mælikvarði)	Hörku innan tilgreinds bils líkans (ekkert frávik Stærra en eða jafnt og 2 HRC)	5 stk/lotu	Rockwell hörkuprófari
Mál nákvæmni	Stafrænn mælikvarði (0,01 mm)	Frávik í þvermál Minna en eða jafnt og ±0,2 mm; Lengdarfrávik Minna en eða jafnt og ±0,3 mm	10 stk/lotu	Stafrænn mælikvarði
Yfirborðsgalla	Sjónræn skoðun + 10× stækkunargler	Engar sprungur, burrs eða flagnandi húðun; Ryðstig Minna en eða jafnt og A (á GB/T 15519)	100% skoðun	10× stækkunargler, ryðstigatöflu
Klemmukraftur	Klemmukraftprófari	Stærri en eða jafn og Lágmarks klemmukraftur líkansins (td meiri en eða jafnt og 9kN fyrir E14)	2 stk/lotu	Prófunarbekkur fyrir klemmukraft
Heiðarleiki umbúða	Sjónræn skoðun	-ryðvarnarumbúðir ósnortnar; Hreinsa merkingu (líkan, lota, magn)	3 pakkar/lotu	Sjónræn athugun
